DJI Phantom Quadcopter

DJI Phantom Quadcopter

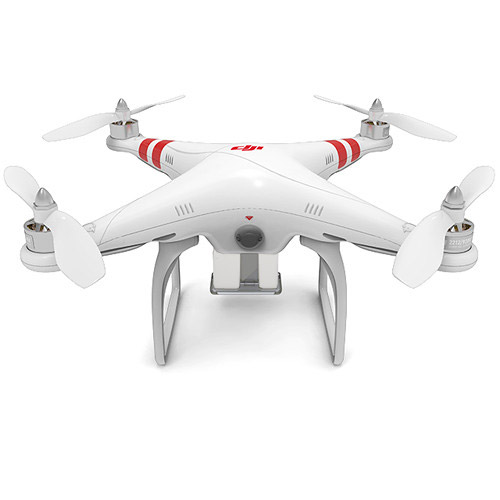

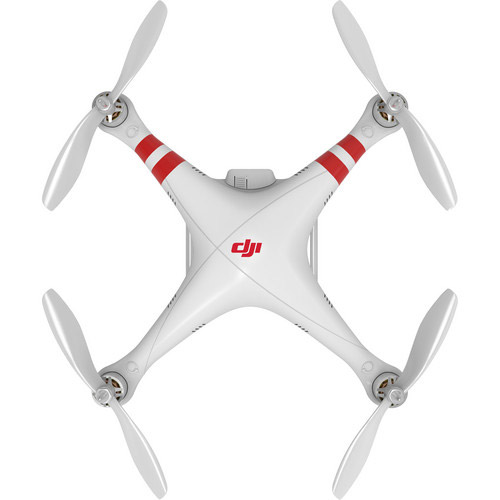

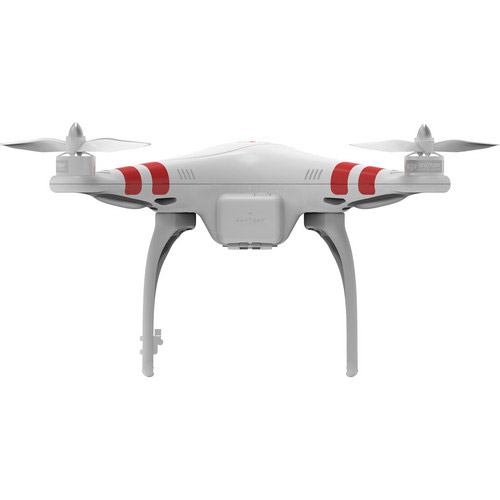

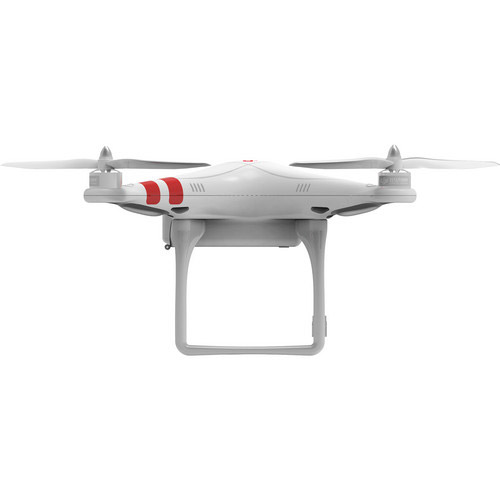

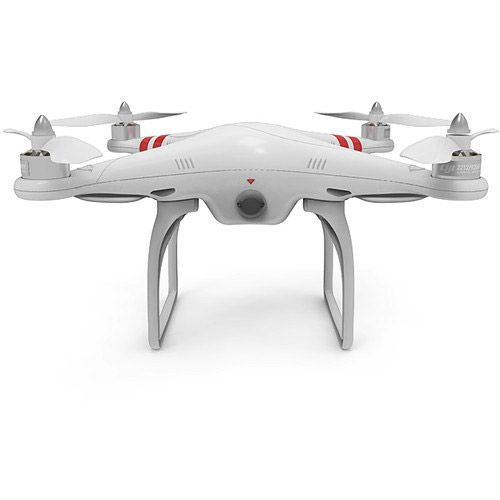

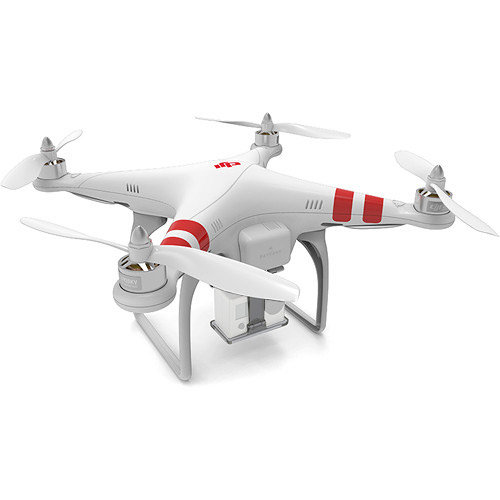

Радиоуправляемый летательный аппарат с четырьмя несущими винтами. Этот квадрокоптер спроектирован для использования с камерами GoPro и осуществления полноценной аэровидеосъемки в помещении или на открытом воздухе. Одним из главных преимуществ этого квадрокоптера является наличие интеллектуальной системы автоматического пилотирования Naza-M с интегрированной системой GPS навигации. Мощная электронная начинка обеспечивает удобство управления и стабильность полета в любых условиях.

Жесткая конструкция с великолепными аэродинамическими характеристиками создана из современных материалов, что позволило максимально снизить вес аппарата. Четыре электродвигателя бесколлекторного типа позволяют аппарату развивать скорость горизонтального полета до 10 м/с, при максимально возможной вертикальной скорости 6 м/с.

Питание осуществляется при помощи литий-полимерного аккумулятора, который обеспечивает 10-15 минут летного времени, в зависимости от нагрузки, погодных условий и стиля пилотирования. Система электронного контроля исключает возможность аварии в следствии внезапного разряда аккумулятора. При соответствующей настройке, система Naza-M будет контролировать уровень заряда элементов питания и в критический момент возьмет управление на себя и посадит аппарат в точке взлета.

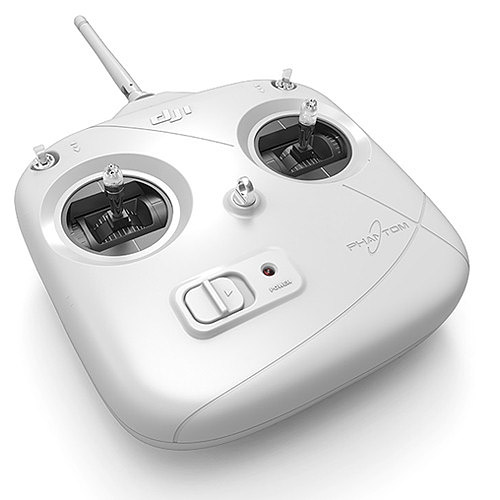

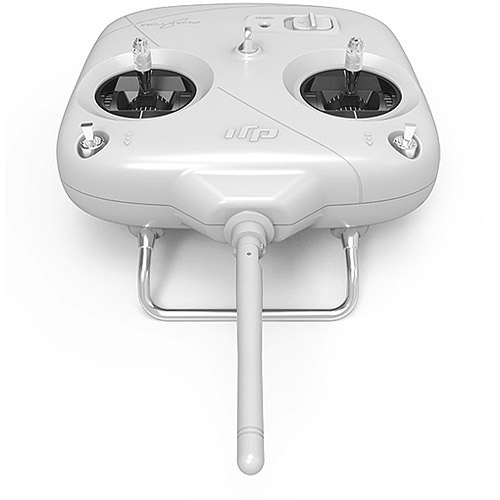

В комплект поставки входит пульт, питающийся от четырех стандартных элементов типа АА. Базовый пульт дистанционного управления работает на частоте 2,4 ГГц и позволяет сохранять устойчивый сигнал на расстоянии до 300м. Использование более мощного пульта, расширяет дистанцию управляемого полета до 1км. В случае потери связи с летательным аппаратом, в следствии поломки пульта управления или выхода квадрокоптера из зоны покрытия, автопилот вернет ваш аппарат к месту взлета и совершит аварийную посадку.

Три основные режима пилотирования позволяют управлять аппаратом людям с различным уровнем подготовки. При использовании ручного режима (MANUAL) управления, система Naza-M не вмешивается в процесс пилотирования. Режим с использованием горизонтальной коррекции (ATTI) позволяет бортовому компьютеру вносить поправки в действия пилота, обеспечивая высокую стабильность полета даже в условиях сильного ветра. В режиме GPS управления пользователь может ограничивать перемещения аппарата как в горизонтальной, так и в вертикальной плоскостях.

Во многих ситуациях будут полезны два дополнительных режима, в которых фиксируются вектор полета, либо точка взлета - CL (COURSE LOCK) и HL (HOME LOCK) и аппарат совершает полет либо вдоль выбранной линии, либо вокруг точки взлета с различными вариантами ориентации корпуса.

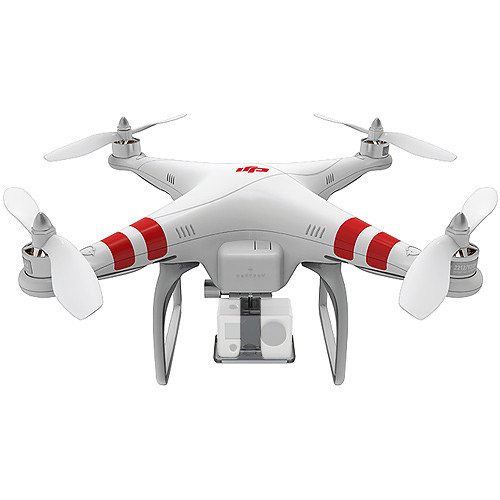

Грузоподъемность аппарата и специальное внешнее крепление, позволяет установить на ваш "фантом" камеру GoPro или ее аналог и получить возможность полноценной аэровидеосъемки. В руках умелого пилота система позволяет полностью заменить дорогостоящие и громоздкие краны и осуществлять съемку не только на открытом воздухе, но и в достаточно тесных помещениях.

Отдельного упоминания заслуживает система "бортовых огней" желтого, красного и зеленого цветов, которая информирует пилота не только об ориентации аппарата в воздухе, но и заряде аккумулятора, состоянии GPS соединения и многих других параметрах.

Квадрокоптер поставляется с настроенным программным обеспечением, фактически для запуска достаточно зарядить и установить аккумулятор, закрепить винты, антенну, крепление для камеры и шасси, все эти действия не требуют специальных навыков и подробно описаны в руководстве по эксплуатации.

Специалисты компании DJI Innovations предоставили в распоряжение пилотов и операторов готовое решение с минимальными требованиями к опыту пилотирования и не требующее дополнительных финансовых вложений. Однако, приобретение ряда дополнительных аксессуаров, в значительной степени, расширит ваши возможности. Специальные винты могут снизить уровень шума и увеличить подъемную силу. Управляемый гироскопический подвес камеры поможет вовремя изменить ракурс съемки и исключит появление на отснятом видеоматериале "эффекта желе" и дрожания от работы винтов и ветра. Профессиональный пульт управления с информационным дисплеем, даст возможность максимально точно контролировать поведение аппарата в воздухе.

* Летательные аппараты подобной конструкции называют квадрокоптер (quadrotor, quadrocopter), также применительно к системам с произвольным количеством роторов часто применяется обобщающий термин мультикоптер.

** Использование, более мощных пультов, модулей приема сигнала и GPS может расширить эффективную дальность действия аппарата до 2000м.

Скачать: Инструкция DJI Phantom Quadcopter на русском(в формате PDF)

Характеристики DJI Phantom Quadcopter:
Взлетная масса: 1000гр
Максимальный вертикальная скорость: 6 м/с
Максимальная горизонтальная скорость: 10 м/с
Максимальный угол наклона: 45°
Рабочая частота: 2,4 ГГц
Колличество каналов управления: 6
Максимальная дальность управляемого полета: 1000м
Дальность работы базового пульта управления: 300м
Точность наведения GPS: по вертикали ± 80см, по горизонтали ± 250см
Потребляемая мощность: 3,12 Вт
Рабочая температура: -10° - 50° C
Элементы питания: литий-полимерный 2200 мАч, АА (4 шт.)
Зарядное устройство: переменный ток 100 - 240В
Габариты: 290 / 290 мм
Размах крыла: 390 мм
Диаметр винтов: 203 мм
Габариты пульта дистанционного управления: 175 / 210 мм
Вес: 840 гр (с аккумулятором)

Комплектация DJI Phantom Quadcopter:
Инструкция
Квадрокоптер DJI Phantom
Пульт дистанционного управления
Винты (пропелееры) 8шт.
Крепление для камеры GoPro
Аккумулятор
Зарядное устройство
Набор сетевых переходников
Комплект наклеек
Комплект шнуров USB
Монтажный инструмент
