DJI Phantom 2 + Zenmuse H3-3D

DJI Phantom 2 + Zenmuse H3-3D

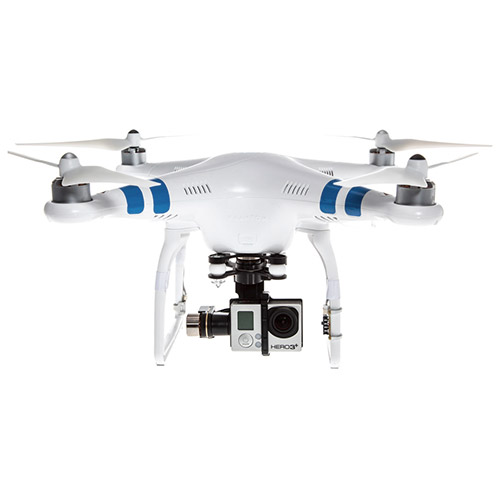

Идеальный комплект для реализации аэросъемки при помощи камеры GoPro. Квадрокоптер Phantom 2 оснащен новой трех-осевой системой стабилизации Zenmuse H3-3D. Система поставляется максимально готовой к работе и не требует от пользователя специальных знаний для сборки и настройки.

Эксплуатация данного комплекта делает съемку с воздуха не только доступной и безопасной, но и поднимает качество отснятого материала на действительно профессиональный уровень. Грамотно используя свой "Фантом" опытный пилот на съемочной площадке вполне способен свести к минимуму необходимость использования таких устройств, как операторские краны и слайдеры.

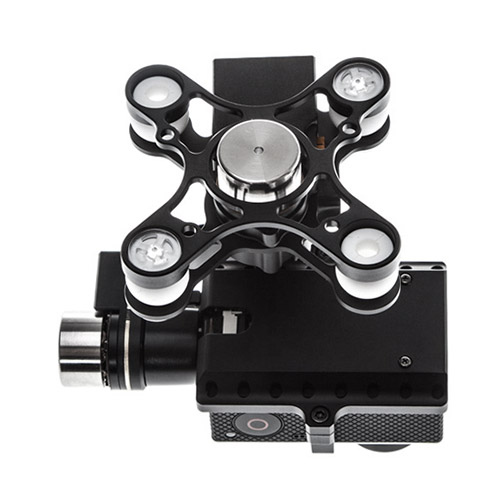

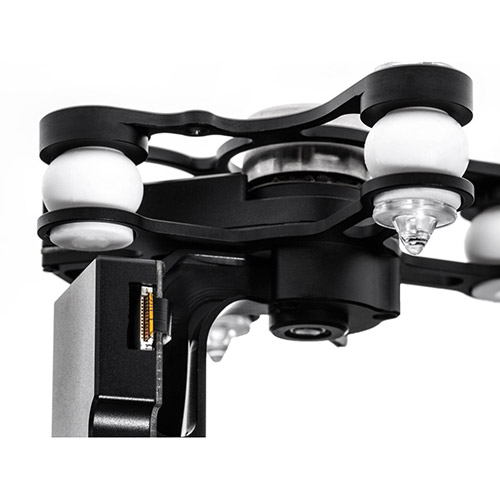

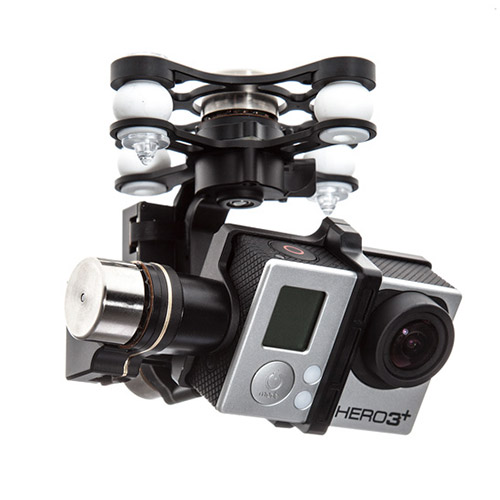

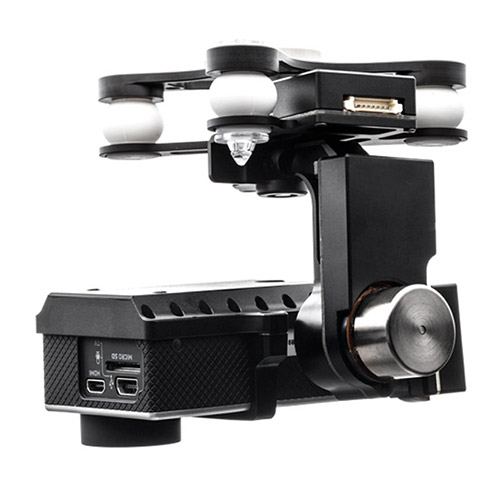

Стабилизирующий подвес Zenmuse H3-3D является высокотехнологичным решением для осуществления профессиональной съемки. Подвес очень компактный и легкий, но по мнению многих пользователей, главным его достоинством является простота в установке и эксплуатации. Подвес поступает в продажу уже откалиброванным, для работы с камерами семейства GoPro.

Благодаря использованию высокоточных алгоритмов обработки данных, получаемых со встроенных датчиков и применению в системе экономичных безщеточных приводов, разработчикам удалось снизить погрешность в точности управления подвесом всего до 0.03° и увеличить время автономной работы.

Пульт или смартфон позволяют дистанционно изменять положение камеры. Для осуществления FPV визирования и телеметрии рекомендуется дополнительный модуль DJI, однако и у других производителей существует множество подобных решений с частотой работы 5,8гГц.

Прогрессивная система интернет-обновлений открывает пользователям путь к простому способу расширения функциональности, посредством регулярного обновления прошивки.

* В данной поставке обновленная версия коптера (отябрь 2014), вот список основных изменений:

Новый пульт оснащен встроенным LiPo аккумулятором (2000 мАч) с индикацией заряда.
Специальный диск позволяет управлять положением камеры.
На пульте появился дополнительный порт для подключения к компьютерным симуляциям.
Левый стик пульта теперь может фиксироваться в нижнем положении.
Новые мощные двигатели полностью интегрированы с системами управления и энергообеспечения.
Новые пропеллеры минимизируют вибрацию.
Обновленный модуль электронного компаса встроен в защитную оболочку на шасси.

* Летательные аппараты с четырьмя несущими винтами называют квадрокоптер (quadrotor, quadrocopter), также применительно к системам с произвольным количеством роторов часто применяется обобщающий термин мультикоптер.

* использование подвеса DJI H3-3D без установленной камеры может привести к поломке оборудования

* На момент написания статьи производитель заявлял о совместимости с летательными аппаратами Phantom 2 и Flame Wheel и о постепенном расширении списка совместимых моделей.

Характеристики DJI Phantom 2 +:
Частота канала связи: 2.4гГц
Дальность работы стандартного пульта: 1000м
Питание пульта: элементы АА (4шт.)
Точность позиционирования: 0.8м по вертикали, 2.5м по горизонтали
Максимальная угловая скорость: 200° в секунду
Предельный угол наклона: 35°
Максимальная скорость подъема/спуска: 6м/с
Максимальная скорость полета: 15м/с
Питание: литий-полимерный аккумулятор 5200мАч
Время полета без подзарядки: 25мин
Пропеллеры: самозатягивающиеся
Вес батареи: 340гр
Рабочая температура: от -5 до 50°C
Размер по диагонали: 35см
Взлетная масса: 1300гр
Вес: 1000гр (с батареей)

Характеристики DJI Zenmuse H3-3D:
Углы наклона: от -130° до +45°
Максимальная контролируемая скорость поворота: ±130°/сек
Погрешность управления подвесом: ±0.02°-0.03°
Электропитание подвеса: 12В – 26В
Сила тока: 400мАч (Static), 600мАч (Dynamic)
Диапазон рабочих температур: от -10°C до +50°C
Совместимые камеры: GoPro Hero 3, GoPro Hero 3+ (Black и Sliver)
Совместимость с операционными системами: Windows XP SP3, Windows 7, Windows 8
Габариты: 97 / 95 / 73мм
Габариты модуля управления GCU: 42 / 32 / 9,3мм
Вес подвеса: 168гр (без камеры)
Вес GCU: 22гр

Комплектация DJI Phantom 2 + Zenmuse H3-2D:
Инструкция
Квадрокоптер DJI Phantom 2
Подвес Zenmuse H3-3D
Пульт дистанционного управления
Винты (пропелееры) 8шт.
Аккумулятор
Зарядное устройство
Набор сетевых переходников
Комплект наклеек
Комплект шнуров USB
Монтажный инструмент
