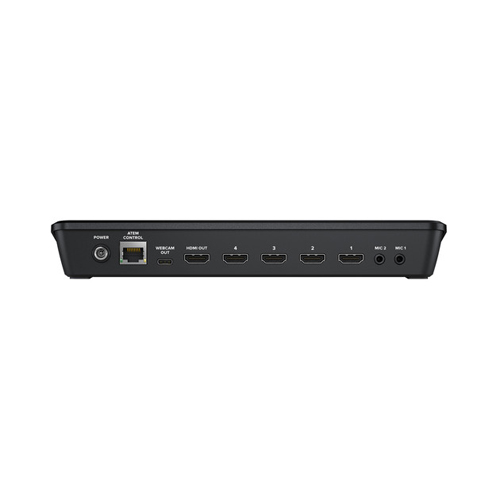

Blackmagic Design ATEM Mini

Всього відеовходів

4

Всього виходів

2

Всього допоміжних виходів

1

Всього аудіовходів

2 х 3,5-мм стерео міні-роз'єм.

Всього аудіовиходів

Немає, лише вбудований звук.

Підключення часовим кодом

Немає

HDMI-відеовходи

4 x HDMI типу A, 10-бітний перемикаючий HD.
2-канальний вбудований звук.

Повторна синхронізація вхідного відеосигналу

На всіх 4 HDMI-входах.

Перетворювачі частоти кадрів та формату

На всіх 4 HDMI-входах.

Виходи HDMI-програми.

1

Мережа Ethernet

Ethernet підтримує стандарт 10/100 BaseT для управління ПЗ, оновлення ПЗ та прямого або мережевого підключення до панелі.

Інтерфейс комп’ютера

1 x USB типу-C 2.0 для виходу з вебкамери, управління ПЗ, оновлення ПЗ та підключення панелі.

Стандарти вхідного HD-відео

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Стандарти вихідного HD-відео

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарти відео стрімінгу

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарти Ultra HD-відео

Немає

Вибірка відео

4:2:2 YUV

Точність кольорів

10-бітна

Колірний простір

Rec 709

Роздільна здатність HDMI-входів від комп'ютерів

1280 x 720p 50Hz, 59.94Hz and 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 and 60Hz
1920 x 1080i 50, 59.94Hz and 60Hz

Перетворення колірного простору

Апаратне забезпечення в реальному часі.

Первинні кеїнги

1

Вторинні кеїнги

1

Модулі колірного кеїнгу

1

Лінійний/Люмакей

2

Перехідний кеїнг

Тільки DVE.

Загальна кількість шарів

5

Генератори шаблонів

1

Генератори кольорів

2

DVE з межами та падаюча тінь

1

Інтерфейс

Мінімальна роздільна здатність монітора - 1366 x 768.

Аудіомікшер

Мікшер на 6 вхідних x 2 каналів.
Вибір On/Off/Audio-Follow-Video на кожен канал, плюс окреме підсилення.
Вимірювання рівня та піку гучності Плюс нові покращені аудіосистеми Fairlight: Компресор, ворота, лімітер, 6 смуг параметричного еквалайзера. Основний підсилювач

Аналоговий вхід

Незбалансоване стерео

Затримка аналогового входу.

До 8 кадрів

Вхідний опір

1,8 тис

Макс вхідний рівень

+6 дБВ

Живлення до мікрофону

Доступний на обох 3,5-мм міні-роз'ємах.

Медіаплеєри

1

Канали

Заповніть і введіть для кожного медіаплеєра.

Кількість нерухомих зображень для мультимедійної бібліотеки

20 із «fill and key»

Формат нерухомих зображеннь мультимедійної бібліотеки

PNG, TGA, BMP, GIF, JPEG та TIFF.

Панель управління

Вбудована панель управління Панель управління включена Підтримує додаткову апаратну панель.

Підключення до панелі управління

Ethernet підтримує формат 10/100 BaseT. Дозволяє пряме з'єднання між панеллю та шасі, або через мережу. Також використовується для оновлення програмного забезпечення. ATEM Mini підтримує пряме з'єднання USB-C.

Сумісність панелі управління

Включена панель для ПЗ ATEM Software Control. Також сумісний з розширеною панеллю ATEM 1 M/E та вдосконаленою панеллю ATEM 2 M/E.

Панель управління в комплекті

Панель керування ПЗ ATEM Software Control безкоштовно вкомплектована для Mac 10.13 High Sierra, Mac 10.14 Mojave або пізнішої версії та Windows 10.

Оновлення ПЗ

Використання з'єднання USB або Ethernet через пряме підключення до комп'ютерів Mac OS X або Windows. Включає утиліту мікшера ATEM.

Конфігурація

Встановлюється через панель ПЗ ATEM Software Control, за винятком IP-адреси шасі ATEM, яка встановлюється за допомогою утиліти мікшера ATEM, підключеної через USB до шасі.

Mac 10.14 Mojave,
Mac 10.15 Catalina або пізнішої версії.

Windows 10.

Блок живлення

1 x зовнішнє джерело живлення 12В

Споживання енергії

18 Вт

Робоча температура

5° C до 40° C (41° - 104° F)

Температура зберігання

-10° до 60° C (14° до 140° F)

Відносна вологість

Від 0% до 90% без конденсації
