NAZA‐M V2+GPS+H3‐2D

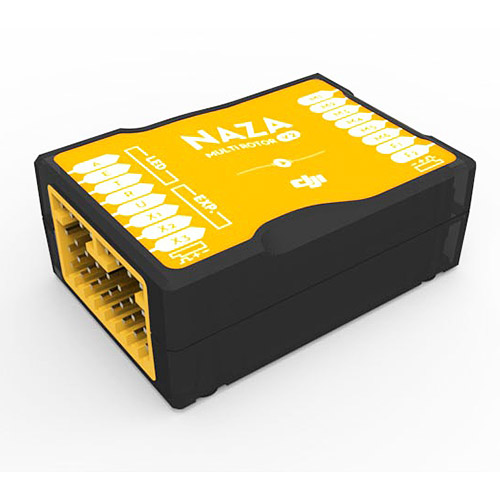

DJI Naza M V2 with GPS

У компактному корпусі цього польотного контролера поєднані барометр, три осьових гіроскопа, три осьових акселерометра, які в комплексі з модулем GPS і електронним компасом забезпечують високу стабільність польоту без шкоди маневреності. Система надає широкі можливості і комфорт в пілотуванні, як професіоналам, так і любителям, які потребують додаткової польотної практики.

DJI Naza M V2 підтримує дев'ять типів мульти-роторних апаратів, а саме: Quad I, Quad X, Hexa I, Hexa V, Hexa Y, Hexa IY, Octo X, Octo I, Octo V. Важливо відзначити, що цей контролер не може коректно функціонувати в умовах сильних вібрацій, з цієї причини на апаратах з шістьма і вісьмома гвинтами, повинна бути встановлена ​​система гасіння вібрацій.

У доповненні до трьох польотних режимів, гнучке програмне забезпечення дозволяє налаштовувати ступінь впливу електроніки та GPS модуля на управління польотом. Фактично ви можете деталізовано налаштовувати стиль пілотування, від повністю автоматичного до ручного, з поправками на позаштатні ситуації (такі як втрата зв'язку або низький рівень заряду батареї) і самостійно визначати допустимий ступінь ризику.

Зовнішній GPS модуль встановлюється на виносній платформі і полегшує передстартове калібрування і прив'язку до координат з можливістю автоматичної зміни просторової орієнтації. Застосування цього модуля значно підвищує точність позиціонування (похибка 2,5 по горизонталі і 0,8 по вертикалі), також збільшується до 2000 метрів дальність безпечного польоту в будь-якому напрямку. Функція бездротового управління дозволяє вносити до 16 маршрутних точок.

У комплект постачання контролера може бути включений модуль 2.4G Bluetooth Datalink для зв'язку з пристроями на базі IOS або персональним комп'ютером. Таким чином, пілоту-оператору надається можливість керувати літальним апаратом через бездротовий канал, отримувати повний доступ до польотної інформації, і записувати її в пам'ять пристрою з можливістю настройки резервування за допомогою хмарного сервісу.

Використання цього контролера, виводить якість ручного та автоматичного пілотування на новий рівень. Гранично проста установка і економія місця і ваги, роблять його використання ефективним. Пристрій поставляється повністю налаштованим, крім того, як і для всіх продуктів DJI на офіційному сайті завжди доступні свіжі безкоштовні прошивки.

Завантажити: Інструкція DJI Naza M V2 with GPS англійською (в форматі PDF)

Характеристики DJI Naza M V2 with GPS:

Габарити основного блоку: 45.5/32.5/18.5 мм.
Габарити блоку індикації: 32.2/21.1/7.7 мм.
Габарити модуля GPS: 46/10 мм.
Габарити блоку PMU: 39.5/27.5/10 мм.
Вага основного блоку: 27 гр.
Вага блоку індикації: 13г р.
Вага модуля GPS: 27 гр.
Вага блоку PMU: 28 гр.
Максимальна швидкість розвороту навколо вертикальної осі: 200°/с.
Максимальний допустимий кут нахилу: 35°.
Максимальна швидкість набору висоти: 6 м/с.
Максимальна швидкість скидання висоти: 4,5 м/с.
Похибка в режимі GPS по вертикалі: ± 0,8.
Похибка в режимі GPS по горизонталі: ± 2,5.
Робоча температура: від -10°С до +50°С.
Енергоспоживання пікове: 1,5 Вт.
Енергоспоживання штатне: 0,6 Вт.
Напруга на контролері: 4,5-5,5 В.
Напруга на блоці індикації: 7,2-26 В.
Підтримка інтерфейсів: D-Bus, PPM.
Підтримка багатогвинтових апаратів: +4; X4; +6; X6; Y6; REVY6; +8; V8; X8.
Рекомендований передавач: з частотою 2,4 ГГц (не менше 4 каналів).
Живлення: Літій-полімерний акумулятор 2S-6S.
Сумісність програмного забезпечення: Windows XP sp3/Windows 7/Windows 8.
Вимоги до регуляторів ходу: до 400 ГГц.

DJI Zenmuse H3-2D

Високоточний стабілізуючий підвіс для камер GoPro Hero3 забезпечує відмінну якість зображення навіть на високих швидкостях і в умовах сильного вітру. Продумана і виготовлена ​​на найвищому технічному рівні конструкція, дозволяє стабілізувати камеру і управляти нахилом з гранично малої похибкою ± 0,08°.

Цей двовісний підвіс поставляється налаштованим і повністю готовим до експлуатації, установка максимально проста, і не вимагає від користувача спеціальних знань або навичок. Програмне забезпечення, яке відповідає за роботу підвісу, може оновлюватися через інтернет.

За допомогою підвісу Zenmuse H3-2D пілот-оператор може не тільки дистанційно змінювати кут нахилу камери, але і включати або зупиняти запис. Ця модель ідеально підходить для використання на квадрокоптерах DJI Phantom або Flame Wheel.

використання інноваційного структурованого дизайну і сучасних матеріалів дозволило знизити вагу конструкції, без шкоди для міцності та інших експлуатаційних якостей, таких як стабільність і тривалість польоту. Вага підвісу з встановленої камерою GoPro Hero3 становить всього 230 гр.

Завантажити: Інструкція DJI Zenmuse H3 2D англійською (в форматі PDF).

Характеристики DJI Zenmuse H3 2D:

Похибка нахилу: ±0.08°.
Габарити підвісу: 99.5/85.5/92,75 мм.
Габарити модуля управління GCU: 42/32/9,3 мм.
Вага повна: 230 гр.
Вага GCU: 22 гр.
Робоча температура: від -10°C до +50°C.
Електроживлення підвісу: 12 В-26 В.
Максимальна швидкість обертання по осі X: 130° в секунду.
Максимальна швидкість обертання по осі Y: 30° в секунду.
Максимальний діапазон обертання по осі Х: -130° до 50°.
Максимальний діапазон обертання по осі Y: -39° до 39°.

Комплектація DJI Naza M V2 with GPS with Zenmuse H3 2D:

Контролер Naza-M V2.
Модуль GPS.
Модуль PMU V2.
Підвіс Zenmuse H3 2D.
Блок індикації.
Монтажні кріплення.
Комутаційні кабелі.
