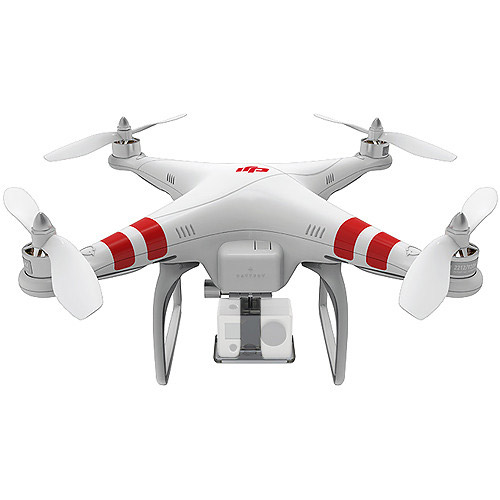

DJI Phantom Quadcopter

DJI Phantom Quadcopter

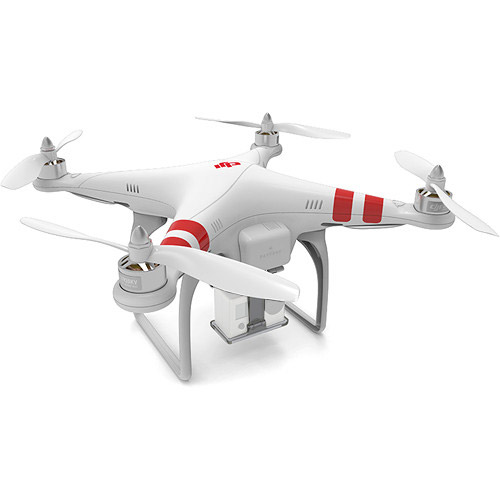

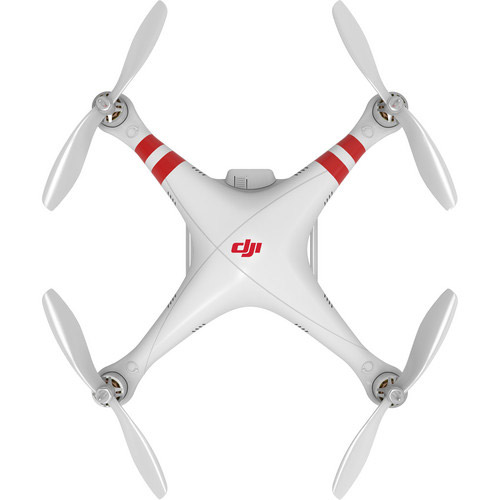

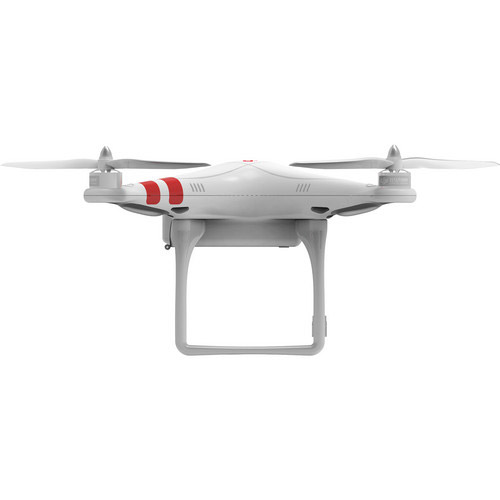

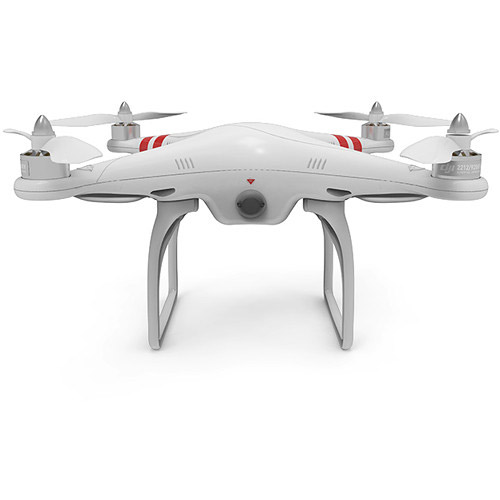

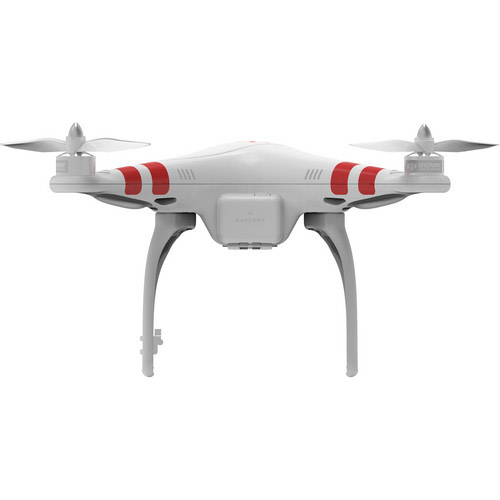

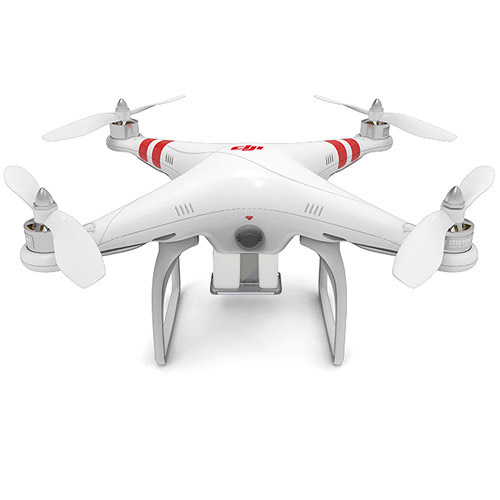

Керований по радіо літальний апарат з чотирма несучими гвинтами. Цей квадрокоптер спроектований для використання з камерами GoPro і здійснення повноцінної аеровідезйомки в приміщенні або на відкритому повітрі. Однією з головних переваг цього квадрокоптера є наявність інтелектуальної системи автоматичного пілотування Naza-M з інтегрованою системою GPS навігації. Потужна електронна начинка забезпечує зручність управління і стабільність польоту в будь-яких умовах.

Жорстка конструкція з чудовими аеродинамічними характеристиками створена з сучасних матеріалів, що дозволило максимально знизити вагу апарату. Чотири електродвигуни безколлекторного типу дозволяють апарату розвивати швидкість горизонтального польоту до 10 м/с, при максимально можливій вертикальній швидкості 6 м/с.

Живлення здійснюється за допомогою літій-полімерного акумулятора, який забезпечує 10-15 хвилин льотного часу, в залежності від навантаження, погодних умов і стилю пілотування. Система електронного контролю виключає можливість аварії в наслідок раптового розряду акумулятора. При відповідній настройці, система Naza-M контролюватиме рівень заряду елементів живлення і в критичний момент візьме керування на себе і посадить апарат в точці зльоту.

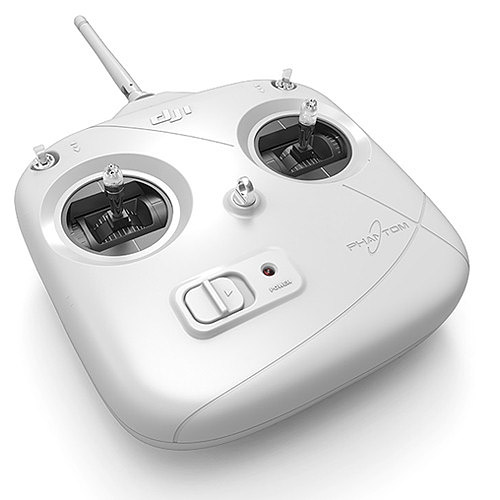

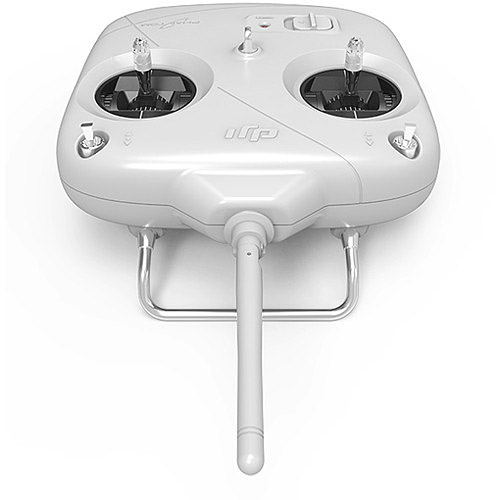

У комплект поставки входить пульт, який живиться від чотирьох стандартних елементів типу АА. Базовий пульт дистанційного керування працює на частоті 2,4 ГГц і дозволяє зберігати стійкий сигнал на відстані до 300 м. Використання більш потужного пульта, розширює дистанцію керованого польоту до 1 км. У разі втрати зв'язку з літальним апаратом, в наслідок поломки пульта управління або виходу квадрокоптера із зони покриття, автопілот поверне ваш апарат до місця зльоту і зробить аварійну посадку.

Три основні режими пілотування дозволяють управляти апаратом людям з різним рівнем підготовки. При використанні ручного режиму (MANUAL) управління, система Naza-M не втручається в процес пілотування. Режим з використанням горизонтальної корекції (ATTI) дозволяє бортовому комп'ютеру вносити поправки в дії пілота, забезпечуючи високу стабільність польоту навіть в умовах сильного вітру. У режимі GPS управління користувач може обмежувати переміщення апарата як в горизонтальній, так і у вертикальній площинах.

У багатьох ситуаціях будуть корисні два додаткових режими, у яких фіксуються вектор польоту, або точка зльоту - CL (COURSE LOCK) і HL (HOME LOCK) і апарат здійснює політ або уздовж обраної лінії, або навколо точки зльоту з різними варіантами орієнтації корпуса.

Вантажопідйомність апарату і спеціальне зовнішнє кріплення, дозволяє встановити на ваш "фантом" камеру GoPro або її аналог і отримати можливість повноцінної аеровідезйомки. В руках умілого пілота система дозволяє повністю замінити дорогі і громіздкі крани і здійснювати зйомку не тільки на відкритому повітрі, але й в досить тісних приміщеннях.

Окремої згадки заслуговує система "бортових вогнів" жовтого, червоного і зеленого кольорів, яка інформує пілота не тільки про орієнтацію апарату в повітрі, а й заряді акумулятора, стані GPS з'єднання і багатьох інших параметрах.

Квадрокоптер поставляється з налаштованим програмним забезпеченням, фактично для запуску досить зарядити і встановити акумулятор, закріпити гвинти, антену, кріплення для камери і шасі, всі ці дії не вимагають спеціальних навичок і детально описані в керівництві з експлуатації.

Фахівці компанії DJI Innovations надали в розпорядження пілотів і операторів готове рішення з мінімальними вимогами до досвіду пілотування, яке не потребує додаткових фінансових вкладень. Однак, придбання ряду додаткових аксесуарів, в значній мірі, розширить ваші можливості. Спеціальні гвинти можуть знизити рівень шуму і збільшити підйомну силу. Керований гіроскопічний підвіс камери допоможе вчасно змінити ракурс зйомки і виключить появу на знятому відеоматеріалі "ефекту желе" і тремтіння від роботи гвинтів і вітру. Професійний пульт управління з інформаційним дисплеєм, дасть можливість максимально точно контролювати поведінку апарату в повітрі.

*Літальні апарати подібної конструкції називають квадрокоптерами (quadrotor, quadrocopter), також це стосується систем з будь-якою кількістю роторів, де часто застосовується узагальнюючий термін мультикоптер.

**Використання, більш потужних пультів, модулів прийому сигналу і GPS може розширити ефективну дальність дії апарату до 2000 м.

Завантажити: Інструкція DJI Phantom Quadcopter російською (в форматі PDF).

Характеристики DJI Phantom Quadcopter:

Злітна маса: 1000 гр.
Максимальна вертикальна швидкість: 6 м/с.
Максимальна горизонтальна швидкість: 10 м/с.
Максимальний кут нахилу: 45°.
Робоча частота: 2,4 ГГц.
Кількість каналів управління: 6.
Максимальна дальність керованого польоту: 1000 м.
Дальність роботи базового пульта управління: 300 м.
Точність наведення GPS: по вертикалі ± 80 см, по горизонталі ± 250 см.
Споживана потужність: 3,12 Вт.
Робоча температура: -10° -50°C.
Елементи живлення: літій-полімерний 2200 мАг, АА (4 шт.).
Зарядний пристрій: змінний струм 100-240 В.
Габарити: 290/290 мм.
Розмах крила: 390 мм.
Діаметр гвинтів: 203 мм.
Габарити пульта дистанційного керування: 175/210 мм.
Вага: 840 гр (з акумулятором).

Комплектація DJI Phantom Quadcopter:

Інструкція.
Квадрокоптер DJI Phantom.
Пульт дистанційного керування.
Гвинти (пропелеери) 8 шт.
Кріплення для камери GoPro.
Акумулятор.
Зарядний пристрій.
Набір мережевих перехідників.
Комплект наклейок.
Комплект шнурів USB.
Монтажний інструмент.
