DJI Lightbridge 2.4gHz Full HD Video Downlink

DJI Lightbridge 2.4gHz Full HD Video Downlink

Комплект для організації передачі відеосигналу з віддаленої камери на монітор і записуючий пристрій. Перш за все, даний комплект буде корисний при забезпеченні зйомки від першої особи (FPV) з безпілотних літальних апаратів, оснащених цифровими камерами.

Система функціонує на частоті 2,4 ГГц і дозволяє віддалену передачу цифрових відеоданих у форматі Full HD на відстань 1,7 кілометра (з додатковою антеною до 5 кілометрів). Забезпечує телеметрію - віддалене відображення польотної інформації.

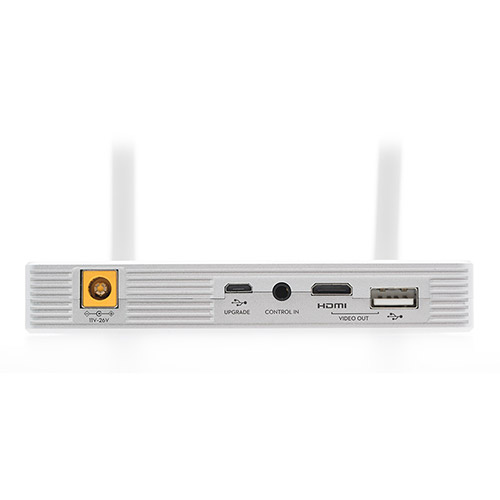

Комплект оснащений HDMI і AV інтерфейсами для передачі відеоданих, крім того на пристрої є USB-роз'єм для підключення до комп'ютера або ноутбука, інтелектуального пристрою на базі Android, або IOS. Для взаємодії із стабілізуючим підвісом використовується фірмовий DVSB роз'єм.

Підтримує роботу з двома пультами - в такій конфігурації один пульт використовується для управління польотом (10 каналів), а другий керує підвісом (6 каналів). Спеціально розроблена система передачі даних, дозволяє потокам керуючих сигналів не входити в конфлікт з каналом передачі відеоданих на частоті 2,4 ГГц.

Використання фірмових технологій Spread Spectrum (FHSS) і Direct Sequence Spread (DSSS) дозволяє реалізувати абсолютно новий рівень захисту від перешкод, що, в свою чергу, значно покращує стабільність сигналу і стійкість каналу передачі відеоданих.

Для забезпечення додаткової стабільності та відмовостійкості системи, навіть при несприятливих навколишніх умовах, використовується принцип дублювання сигналу із застосуванням 8-ми роздільних каналів і автоматичним перемиканням на канал з більш стійким сигналом.

Продумана система живлення і потужний акумулятор дозволяють пристрою працювати в автономному режимі до 4,5 годин, крім того роз'єм USB дає можливість заряджати периферійні пристрої.

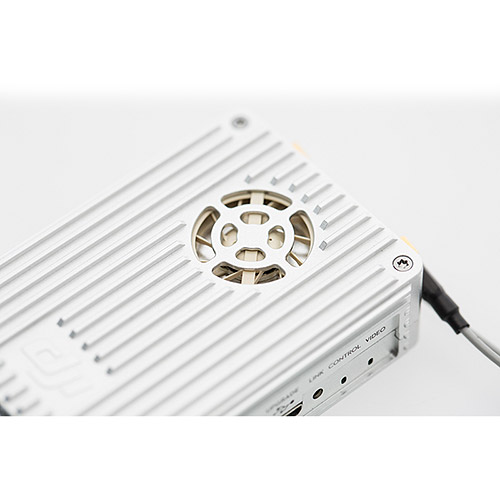

Прилади поставляються в міцних і легких алюмінієвих корпусах, які забезпечують безпеку в процесі експлуатації і захист від перешкод. Компактний форм-фактор, робить використання на виїзних сесіях максимально зручним.

*OSD (On-Screen Display) телеметрія коректно працює з польотними контролерами A2, WooKong-M, Naza-M V2.
*Функція OSD повинна бути відключена при використанні HDMI і iOS/Android додатків.
*Виробник заявляє про коректну роботу з польотними контролерами DJI A2, WooKong-M and Naza-M V2 і Phantom 2 з трансмітером DJI 5.8 ГГц.

Завантажити: Інструкція DJI Lightbridge 2.4gHz Video Downlink англійською (в форматі PDF).

Технічні характеристики DJI Lightbridge 2.4gHz Full HD Video Downlink:

Дистанція ефективної роботи: 1,7 км.
Робоча частота: 2,4 ГГц.
Інтерфейси: USB, HDMI, AV, DVSB (для підвісів).
Формати (HDMI): 720p50, 720p60, 1080i50, 1080i60, 1080i25, 1080i30, 1080p50, 1080p60.
Формати (AV): PAL25, NTSC30.
Максимальна затримка сигналу: 80 мс.
Індикація: LED.
Підтримка контролерів: 2 пульта.
Живлення: 11-26 В, вбудований літій-полімерний акумулятор 4000 мА.
Час роботи без підзарядки: до 4,5 г.
Потужність: 6 Вт (8 Вт з навантаженням USB).
Матеріал корпусу: алюміній.
Габарити трансмітера: 67х47х20 мм.
Габарити ресивера: 125х89х20 мм.
Вага трансмітера: 70 гр.
Вага ресивера: 360 гр.

Комплектація DJI Lightbridge 2.4gHz Full HD Video Downlink:

Передавач.
Приймач.
Комплект кабелів і кріплень.
