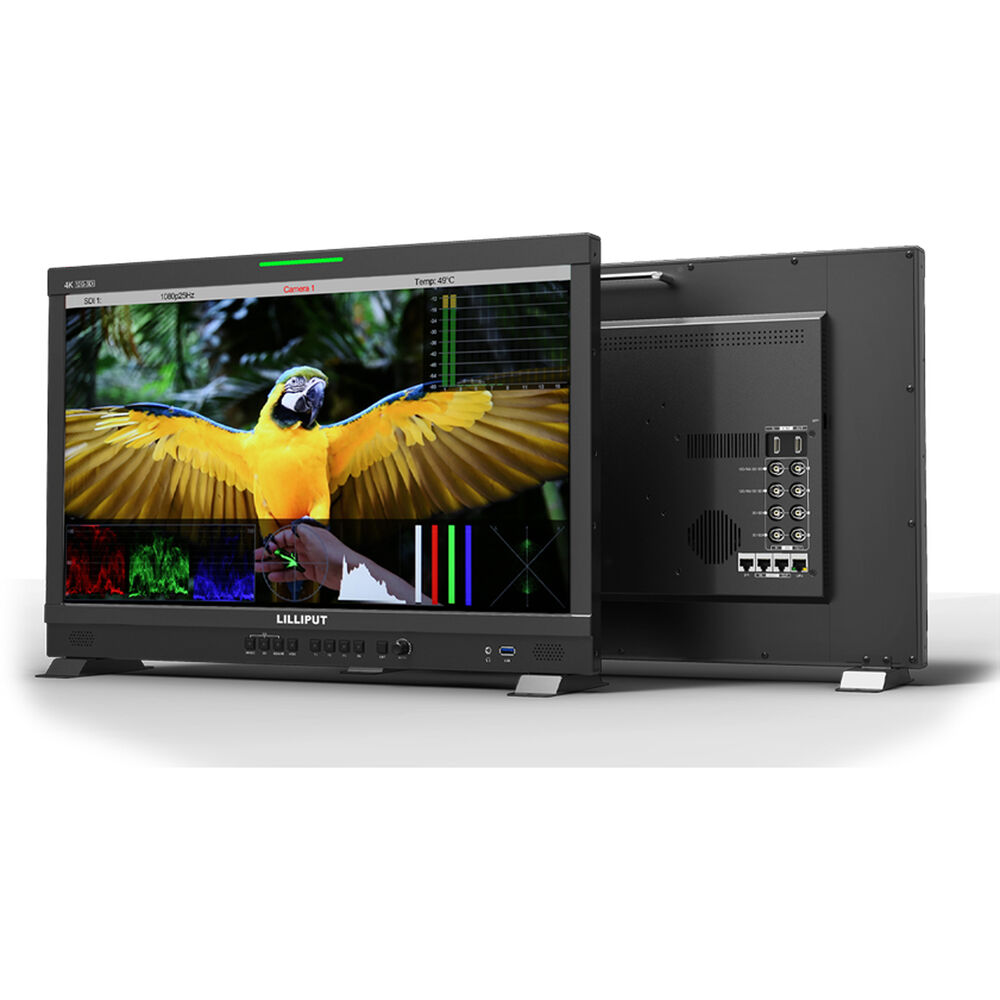

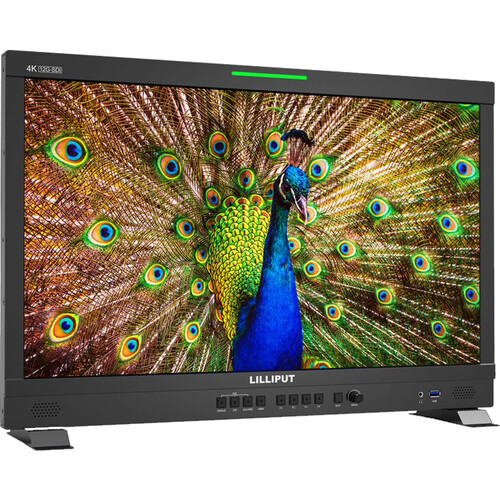

Lilliput 23,6-дюймовий студійний монітор 12G-SDI/HDMI (V-Mount)

Lilliput 23,6-дюймовий студійний монітор 12G-SDI/HDMI (V-Mount)

Lilliput 23,6-дюймовий 12G-SDI/HDMI монітор студійного рівня - це 23,6-дюймовий монітор UHD 4K з акумуляторною батареєю з V-подібним кріпленням, який буде корисний як у студії, так і в польових умовах. Підтримуючи до DCI 4K (4096x2160) та UHD 4K (3840x2160), монітор оснащений одним входом HDMI 2.0 та чотирма входами SDI (два 12G, два 3G), що дозволяє використовувати одно-, дво- та чотириканальне з'єднання. SDI-вхід. Монітор також має наскрізні виходи HDMI і SDI передачі сигналу вниз за течією. Для критичної роботи з кольором монітор підтримує версію PRO/LTE LightSpace CMS (не входить до комплекту).

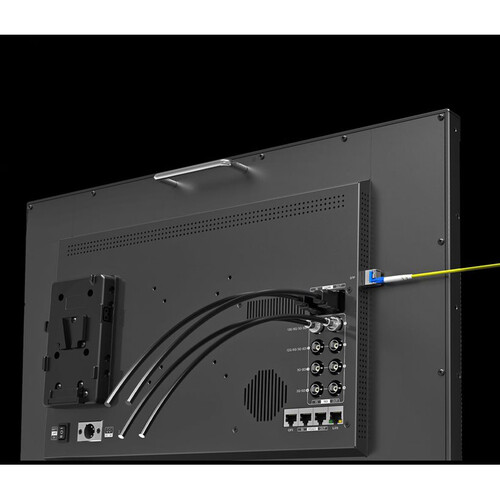

Вхідні відеосигнали автоматично масштабуються, щоб відповідати всьому екрану з роздільною здатністю 3840x2160. Звук, вбудований у сигнали HDMI та SDI, відтворюється через динаміки монітора, а роз'єм для навушників 3,5 мм дозволяє вести моніторинг без сторонніх шумів. Монітор також підтримує налаштовуванні колірні простори HDR, включаючи HLG, і ви можете вибрати один з 17 вбудованих 3D-LUT або імпортувати шість власних. У студії доданний блок живлення дозволяє живити монітор від мережевої розетки через 4-контактний порт XLR, або ви можете живити його від батареї з V-подібним кріпленням за допомогою акумуляторної пластини, що йде в комплекті. Монітор поставляється з монтажним кронштейном для настільного використання та монтажною пластиною VESA для встановлення в польових умовах.

Функції:

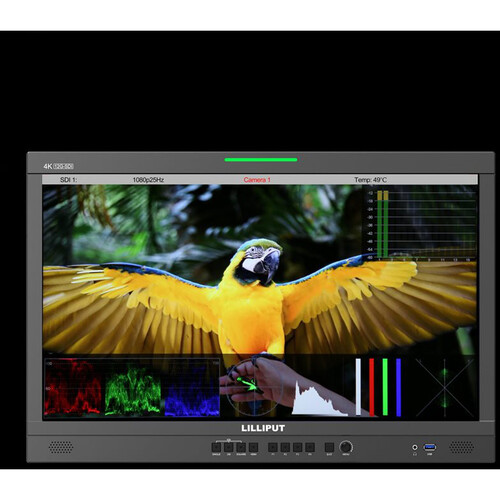

Інструменти моніторингу

• Пік
• Перевірити поле
• Поворот/переворот зображення
• Оверскан
• Неповне сканування
• Заморожування зображення
• Піксель до пікселя
• Хибний колір
• Вплив
• Гістограма
• Тимчасовий код (тільки для SDI)
• Вибір співвідношення сторін
• Маркери екрану
• Колірний простір
• HDR
• Регулювання колірної температури

HDR та 3D LUT

Коли HDR активовано, дисплей відтворює ширший динамічний діапазон яскравості, що дозволяє чіткіше відображати кольори, а також світліші та темніші деталі. Ви можете використовувати встановлені журнали або завантажувати власні LUT у форматі .cube через USB-порт на передній панелі.

Підтримувані формати журналів

SLog2. SLog3, CLog, NLog, ARRILiog, JLog та Користувач.

Підтримуваний HDR

ST2084 300/1000/10000/ГВУ.

Аудіо

Монітор може відображати форму Лісажу, найбільш корисну при використанні в постобробці звуку для виявлення фазової дисперсії.

Призначаємі кнопки

Використовуючи чотири призначаємі кнопки на передній панелі, ви можете швидко вмикати та вимикати будь-які чотири основні інструменти моніторингу, не заходячи до системи меню монітору.

Дистанційне керування

Монітор підтримує RS-422 через дискретні вхідні та вихідні роз'єми RJ45. Це дозволяє керувати монітором з комп'ютерних програм, а також пов'язувати кілька моніторів разом.

Калібровка

Монітор підтримує калібрування кольору за допомогою додаткової версії PRO/LTE LightSpace CMS, щоб забезпечити точне відображення зображення на моніторі.

Волокно

У вбудований слот можна встановити додатковий модуль SFP+, якщо вам потрібне оптоволоконне з'єднання SFP+.

Характеристики Lilliput Q24:

Дисплей

Розмір дисплея	23,6"/59,9 см
Розширення	3840x2160
Співвідношення сторін	16:9
Кут огляду	По горизонталі: 178° По вертикалі: 178°
Сенсорний екран	Немає
Максимальна яскравість	300 кд/м 2
Коефіцієнт контрастності	1000:1
Сумісність з HDR	Hybrid Log Gamma
Пікселі на дюйм (ppi)	186 ppi
Моніторинг LUT в режимі реального часу	HDR
Елементи керування зображенням	Лише синій, Перевірити поле, Вибір колірної температури, Неправдивий колір, посилення фокусу, Лише зелений, Затримка H/V, Гістограма, Масштабування між пікселями, Лише червоний, Масштабування, Маркери екрана, Розділ екрану – наполовину, Розділ екрану – Чверть , Underscan, Vectorscope, Waveform, Zebra

Ввід/вивід

Відео	1 x HDMI Тип A (HDMI 2.0) Вхід 2 x BNC (12G-SDI) Вхід 2 x BNC (3G-SDI) Вхід 1 x HDMI Тип A (HDMI 2.0) Вихід 2 x BNC (12G-SDI) Вихід 2 x BNC (3G-SDI) Вихід
Вбудоване аудіо	HDMI: 8-канальний SDI: 16-канальний
Аудіо	1 x 1/8" / 3,5 мм вихід для навушників
Вбудований динамік	2
Потужність	1 x 4-контактний вхід XLR (24 В постійного струму).
Інший ввід-вивід	1 x GPI (RJ45) Вхід 1 x LAN (RJ45) Вхід 1 x RS-422 (RJ45) Вхід 1 x RS-422 (RJ45) Вихід 1 x USB 2.0 (USB Type-A) Вхід
Слот для носія/картки пам'яті	Жодного
Wi-Fi	Жодного

Підтримка формату

Формат відео

HDMI DCI 4K: 60/50/30/25/24 UHD 4K: 60/50/30/25/24 1080p: 60/50/30/25/24 1080i: 60/50 720p: 60/50 SDI DCI 4K 60/50/30/25/24 UHD 4K: 60/50/30/25/24 1080p: 60/50/30/25/24 1080PsF: 30/25/24 1080i: 60/50 7020p : 6

Потужність

Вхідна потужність постійного струму	Від 12 до 24 В постійного струму при 1,2 А
Тип батареї	1 х V-подібне кріплення
Споживання енергії	55 Вт

Екологічні

Робоча температура	Від 0 до 40°C
Температура зберігання	Від 0 до 40°C

Загальні

Матеріал виготовлення	Метал

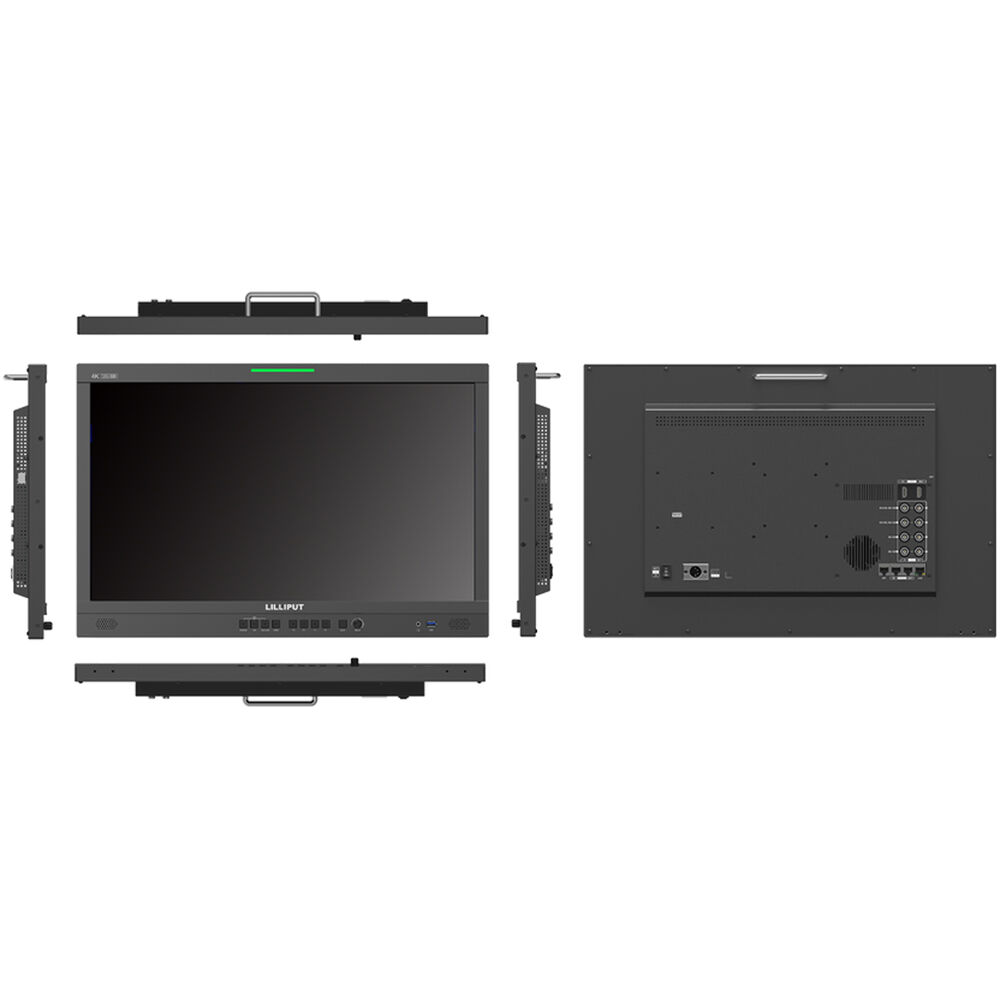

Розміри	567x376,4x45,7 мм
Вага	7,4 кг
