Zoom F4

Zoom F4

Даний прилад в більшій мірі призначений для запису високоякісного звуку при кіновиробництві або для музикантів для багатоканального запису концертів, або для репетицій. Багатодоріжковий аудіорекордер з можливістю підключитися до шести входів і проводити 8-трековий запис. Аудіоданні паралельно записуються на дві SD карти пам'яті, щоб уникнути втрати цінної інформації в разі відмови однієї SD карти пам'яті.

Мікрофонні передпідсилювачі F4 дбають про якість записуваного звуку до 24 біт/192 кГц. До того ж ця модель характеризується наднизьким шумовим порогом, співвідношення сигнал/шум: -127 Дб.

Стандартне штативне гніздо на нижній частині корпусу дозволяє прикріплювати штативи і використовувати рекордер на різних поверхнях. F4 оснащений 10-контактним роз'ємом для мікрофонів компанії Zoom, які розширюють можливості при запису звуку.

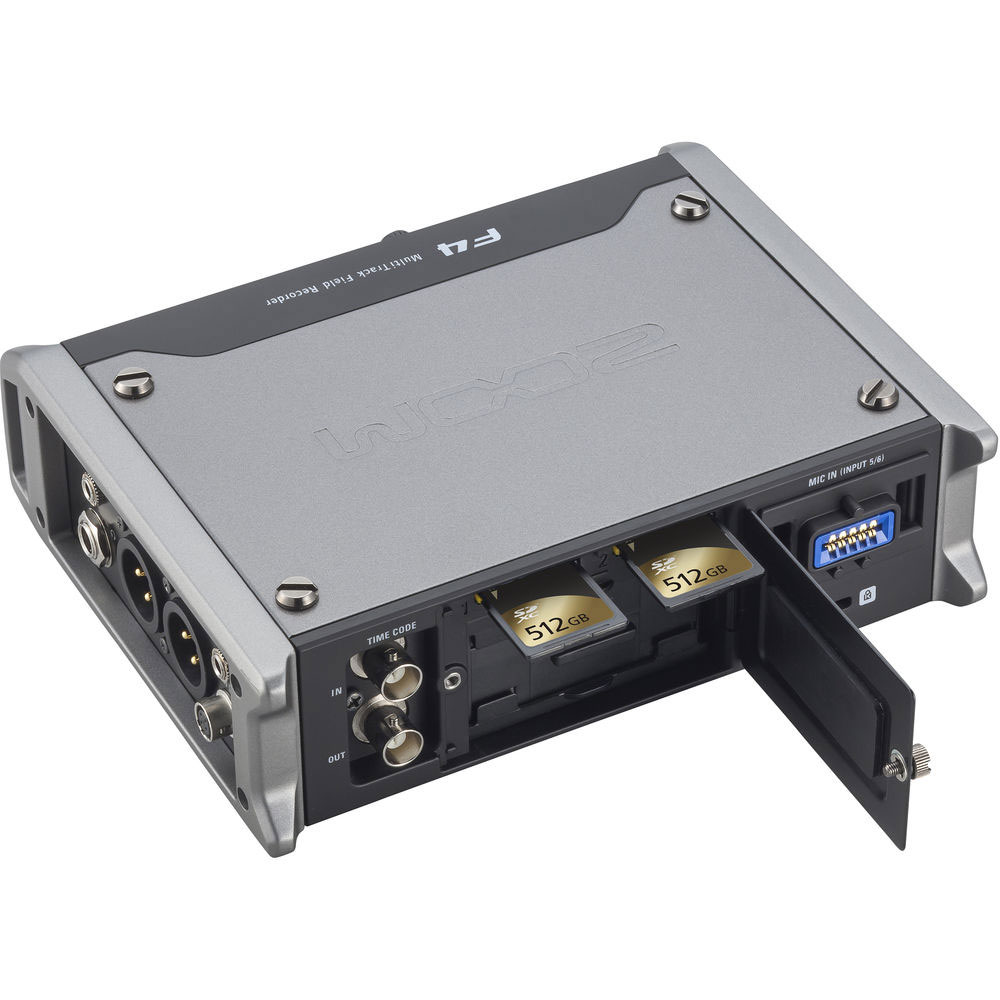

Особливо важлива можливість даного пристрою, яку оцінять "кіношники" - це можливість синхронізуватися з камерою, за допомогою тайм-коду ТСХО, який записується через спеціальний роз'єм BNC. Порт USB служить для поновлення софта і передачі аудіо файлів, а також можна використовувати його як сполучну ланку між мікрофоном або іншими джерелами звуку і комп'ютером з 6 входами/4 виходами з частотою семплювання до 96 кГц.

Аудіорекордер живиться від восьми батарейок АА, або від зовнішнього акумулятора з роз'ємом-перехідником, в комплект також входить мережевий адаптер Zoom AD-19.

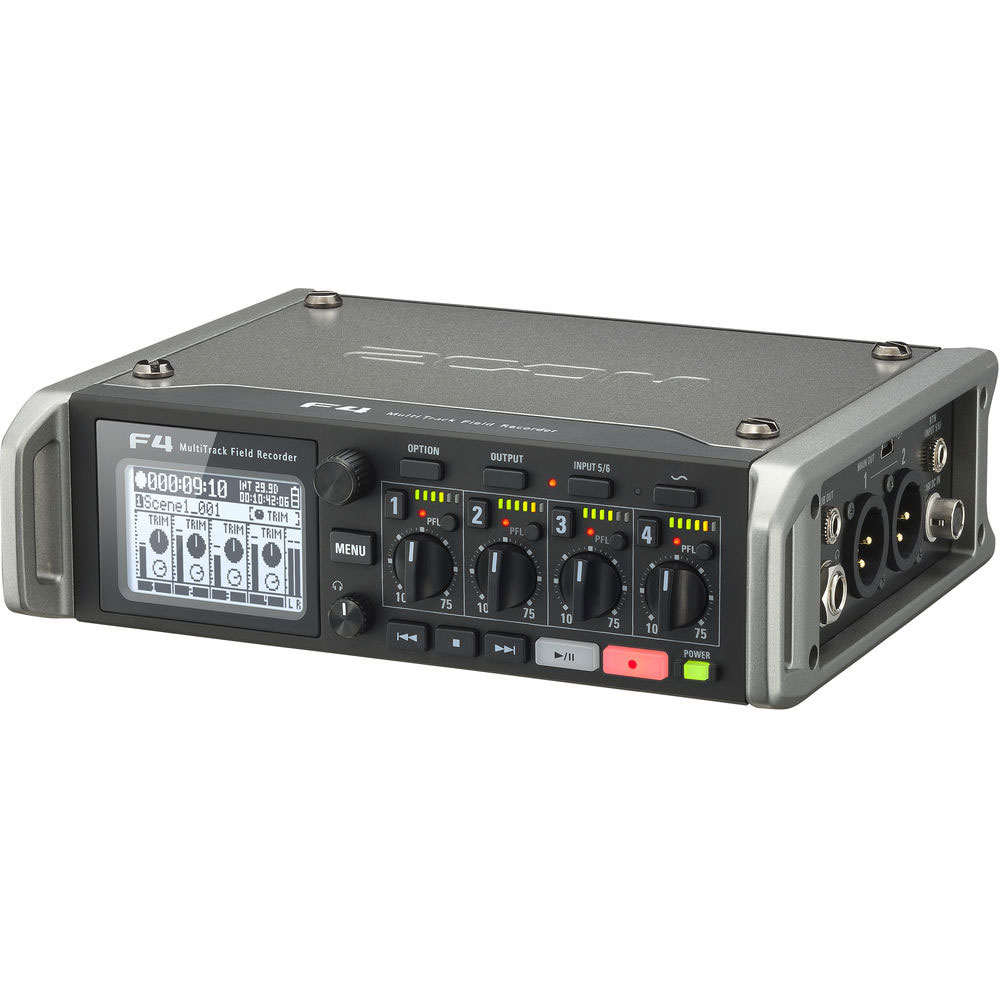

Працювати з Zoom F4 дуже просто. Досить підключити навушники для контролю рівнів звуку, підключити потрібну кількість мікрофонів або інших пристроїв, будь то відеокамера або музичний інструмент і на панелі управління відрегулювати вхідні рівні звуку. До кожного з входів мікрофонів підведено фантомне живлення +48 В/+ 24 В, це дає можливість підключення не тільки динамічних мікрофонів, а й капсульного мікрофонів. Візуально контролювати процес запису зручно за допомогою 1.9 дюймового монохромного дисплея, пристосованого до різних умов освітлення.

Конструкція зроблена з міцного металевого корпусу, а завдяки габаритам Zoom F4 легкий у транспортуванні, вага приладу без батарейок близько кілограма.

Сумісні аксесуари від виробника Zoom: PCF-8, BCF-8, ECM-3, XYH-5, XYH-6, MSH-6, SGH-6, SSH-6, EXH-6.

Характеристики Zoom F4:

Носії даних, два роз'єми: SD/SDHC/SDXC.
Сполучні роз'єми: XLR/TRS (XLR: 2 hot, TRS: TIP hot).

ВХОДИ XLR (MIC)

Вхідний посилення: +10 - +75 дБ.
Вхідний опір: 3.0 кОм або більше.
Максимальний вхідний рівень: +14 dBu (при 0 dBFS, включений обмежувач).
Фантомне живлення: +24/+48 В 10 мА максимум для кожного каналу.

ВХОДИ TRS (LINE)

Вхідне посилення: -10 - +55 дБ.
Вхідний опір: 22 кОм або більше.
Максимальний вхідний рівень: +24 dBu (при 0 dBFS, включений обмежувач).

Еквівалентний вхідний шум: -127 дБ.
Частотні характеристики: 10 Гц-80 кГц +0.5 дБ/-1.5 дБ (Частота дискретизації 192 кГц).
Динамічний діапазон A/D: 120 дБ (вхід -60 dBFS, A-зважений).
Перехресні: -90 дБ або менше (між сусідніми каналами, 1 кГц).
Мікрофонний вхід: мікрофонні капсулі ZOOM.

RTN IN РОЗ'ЄМИ:

Вихід: 3.5-мм міні-несиметричний вихідний роз'єм.
Рівень вхідного сигналу: -10 дБВ (рівень: настройка -10 дБВ), +4 дбн (рівень: +4 дбн)
Вхідний опір: 10 кОм або більше.
Максимальний вхідний рівень: -10 дБВ (рівень: -10 дБВ) +24 дбн (Рівень: настройка +4 дбн).

ВИХОДИ: ОСНОВНИЙ ВИХІД 1/2

Роз'єми: XLR збалансований вихід.
Вихідний опір: 150 Ом або менше.
Опорна напруга: -10 дБВ, 1 кГц, навантаження 600 Ом.
Максимальний опорна напруга: +10 дБВ, 1 кГц, навантаження 600 Ом.

ВИХОДИ: SUB OUT 1/2

Роз'єм: 3.5-міліметровий міні-несиметричний вихідний роз'єм.
Вихідний опір: 1 кОм або менше.
Опорна напруга: -10 дБВ (нормальний вихідний тип), -40 дБВ (тип мікрофона), 1 кГц, 10 кОм навантаження.
Максимальна опорна напруга: +10 дБВ (нормальний тип виходу), - 20 дБВ (тип мікрофонного виходу), 1 кГц, 10 кОм навантаження.

НАВУШНИКИ

Роз'єм: 1/4 дюйма несиметричне стерео вихідне гніздо.
Вихідний опір: 15 Ом або менше.
Максимальний вихідний рівень: 100 мВт + 100 мВт (Навантаження 32 Ом).

Динамічний діапазон D/A: 106 дБ (вхід -60dBFS, A-зважений).
Формати запису: MP3 128/192/320 кбіт/с, 44,1/48 кГц, теги ID3v1, WAV 44.1, 47.952, 48, 48.048, 88.2, 96, 192 кГц, 16/24 біт.
Час запису при використанні карти 32 ГБ:
30:51:00 (48 кГц/24-біт стерео WAV).
7:42:00 (192 кГц/24-біт стерео WAV).

ТАЙМ-КОД

Роз'єм: BNC.
Режими роботи: Off, Int Free Run, Int Record Run, Int RTC Run, Ext, Ext Auto Rec (звукові годинник можуть бути синхронізовані з тимчасовим кодом).
Частота кадрів: 23.976ND, 24ND, 25ND, 29.97ND, 29.97D, 30ND, 30D.
Точність: ± 0.2 ppm.
Підтримувані рівні введення: 0.2 - 5.0 Vpp.
Вхідний опір: 4.3 кОм або більше.
Вихідний рівень: 3.0 Vpp ± 10%.
Вихідний опір: 50 Ом або менше.

ДЖЕРЕЛА ЖИВЛЕННЯ

Батареї: 8 AA.
АС адаптер: Zoom AD-19 DC12 V 2A.
Зовнішнє джерело живлення постійного струму: HIROSE HR10A-7R-4S 4-контактний роз'єм, 9-16 В.
- Час роботи від батареї при записі 2 каналів з частотою 48 кГц/16 біт без навушників.
Лужні батареї: 9.5 годин і більше.
NiMH (2450 мАг): 11.5 годин або більше.
Літієві батареї: 17.5 годин і більше.
- Безперервний час запису: при записі 8 каналів з частотою 48 кГц/24 біт з навушниками.
Лужні батареї: 9.0 годин і більше.
NiMH (2450 мАг): 10.5 годин і більше.
Літієві батареї: 16.5 годин і більше.
- Безперервний час запису: при записі 8 каналів з частотою 192 кГц/24 біт з навушниками, з фантомним живленням і підсвічуванням дисплея.
Лужні батареї: 2 години і більше.
NiMH (2450 мАг): 3.5 години і більше.
Літієві батареї: 6 годин і більше.

Екран: 1.9-дюймовий монохромний РК-дисплей з білим підсвічуванням.

USB

- USB: опція масового зберігання.
Клас: висока швидкість USB 2.0.
- USB: багатоканальний аудіоінтерфейс (потрібен драйвер для Windows, не потрібно для Mac).
Клас: USB 2.0 High Speed.
Технічні характеристики: 44,1, 48, 96 кГц, 16/24-біт, 6-в/4-out.
- Інтерфейс USB: Stereo Mix (не потрібно драйвер).
Клас: USB 2.0.
Технічні характеристики: 44,1, 48 кГц, 16 біт, 2-в/2-out.

*Примітка: підтримується підтримка аудіо-інтерфейсу iPad (тільки в режимі Stereo Mix).

Розміри (Ш/Г/В): 177.8/139.7/53.3 мм.
Вага: 1.0 кг.

Комплектація Zoom F4:

Аудіорекордер.
Кріплення для стійки.
Мережевий адаптер Zoom AD-19 (12V).
Кабель DHC-1 DC-HIROSE.
Ліцензійні копії Cubase LE і WaveLab LE.
Інструкція.
